水冷却器组成结构

水冷却器由外部壳体、内部冷却器体两大部份组成。

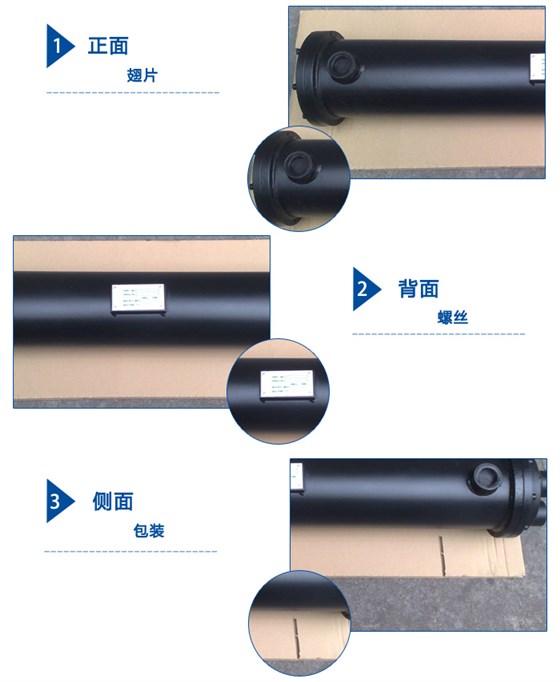

外部壳体包括：筒体、分水盖和回水盖。其上设有进、出油管和进、出水管，并附设排油、排水、排气螺塞、锌棒安装孔连温度计接口等。

水冷式冷却器的热介质是由筒体上的接管进口，顺序经各折流通道，曲折地流至接管出口。而冷却器介质则采用双管程流动，即冷却器介质由进水口经分水盖进入一半冷却器管之后，再从回水盖流入另一半冷却器管进入另一侧分水盖及出水管。冷介质在双管程流过程中，吸收热介质放出的余热由出水口排出，使工作介质保持额定的工作温度。
