常见的管壳式换热器结构图是怎样的

文章出处:原创责任编辑:许巍查看手机网址
扫一扫!常见的管壳式换热器结构图是怎样的扫一扫!
人气:-发表时间:2020-06-07 09:25【

有网民朋友想看看“管壳式换热器结构图”是怎么样的,今天小睿佳带大家一起以固定管板式换热器的结构为例,深入了解管壳式换热器的结构。

管壳式换热器结构图

管壳换热器由壳体、传热管束、管板、折流板(折流板)和管箱等组成,主要有固定管板换热器、浮动头换热器、U管换热器、填充功能浮动头换热器等结构型式。

由于其结构简单,制造成本低,壳壳换热器可以得到较小的壳内径,管侧可分为多种,壳侧也可按纵向划分分为多道次,规格范围广等,在工程中得到了广泛的应用。

管壳换热器的主要控制参数是加热面积、热水流量、传热、热介质参数等。

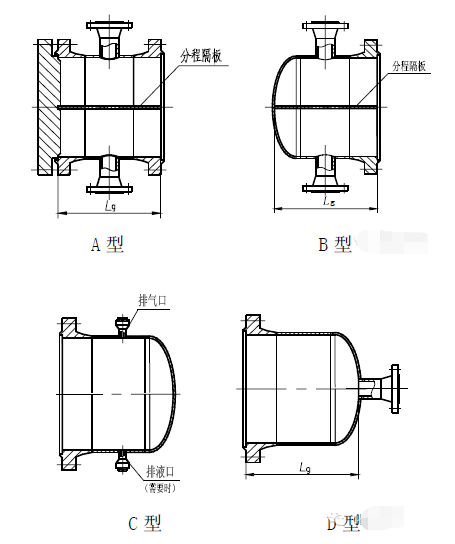

 管壳式换热器结构图

常见的管道箱结构大致可分为以下几类,如上图所示。
